Tunnel-Inspector – Ihr digitaler Helfer für die Tunnel-Inspektion
Tunnel-Inspector bietet Unterstützung im gesamten Prozess der Tunnelprüfung.
Bei der Vorbereitung von Prüfungen

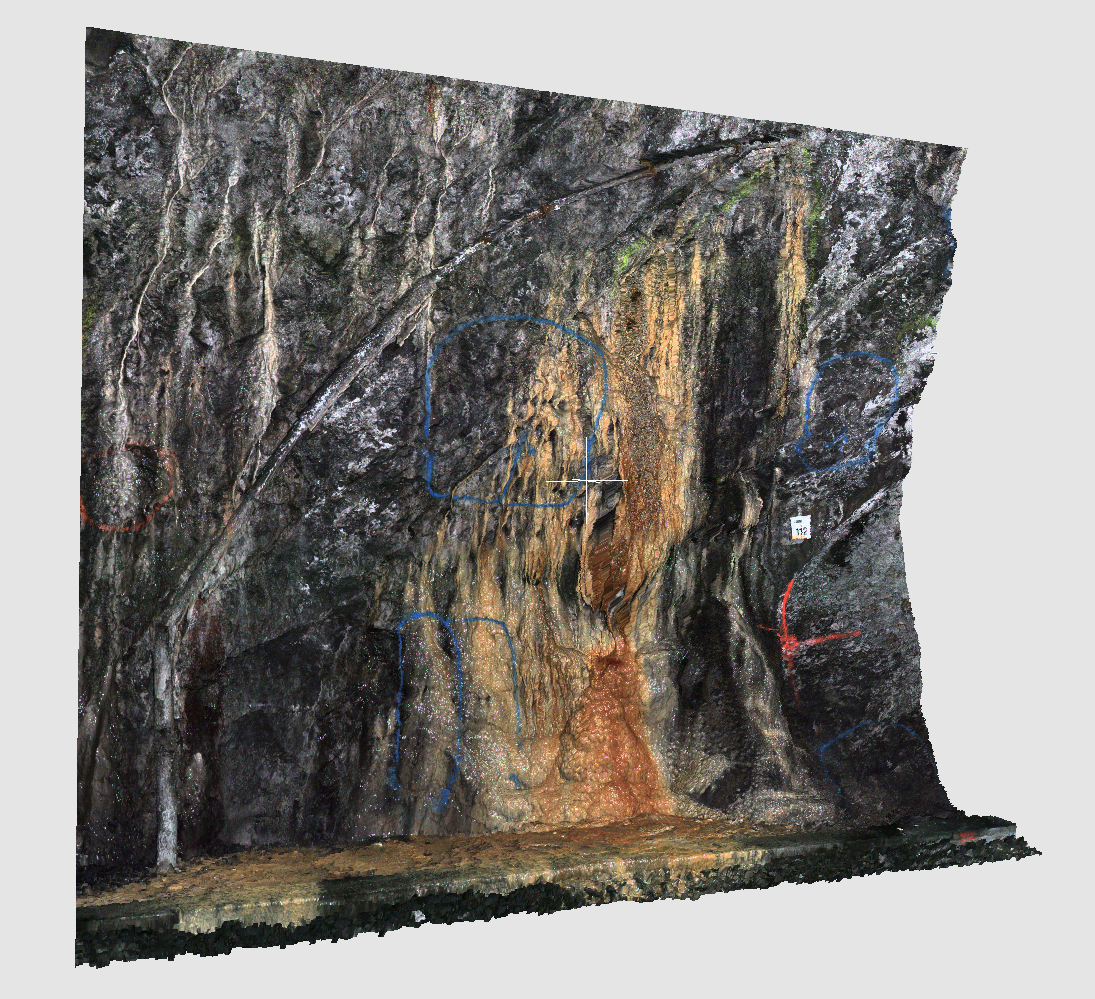

Durch sorgfältige Vorbereitung wird der Aufwand der eigentlichen Inspektion vor Ort reduziert. Optimal wird die Vorbereitung, wenn vorab eine Scanneraufnahme gemacht wird, über der mit Tunnel-Inspector alle sichtbaren Phänomene markiert werden.
So können sie bei der Inspektion vor Ort leicht lokalisiert werden. Die Eintragungen von früheren Inspektionen werden importiert und dienen als Basis für die anstehende Inspektion. Das spart Zeit, weil unveränderte Befunde nicht neu gezeichnet werden müssen.
Bei der Inspektion vor Ort
Tunnel-Inspektor unterstützt die Tunnelprüfer bei der Inspektion vor Ort.

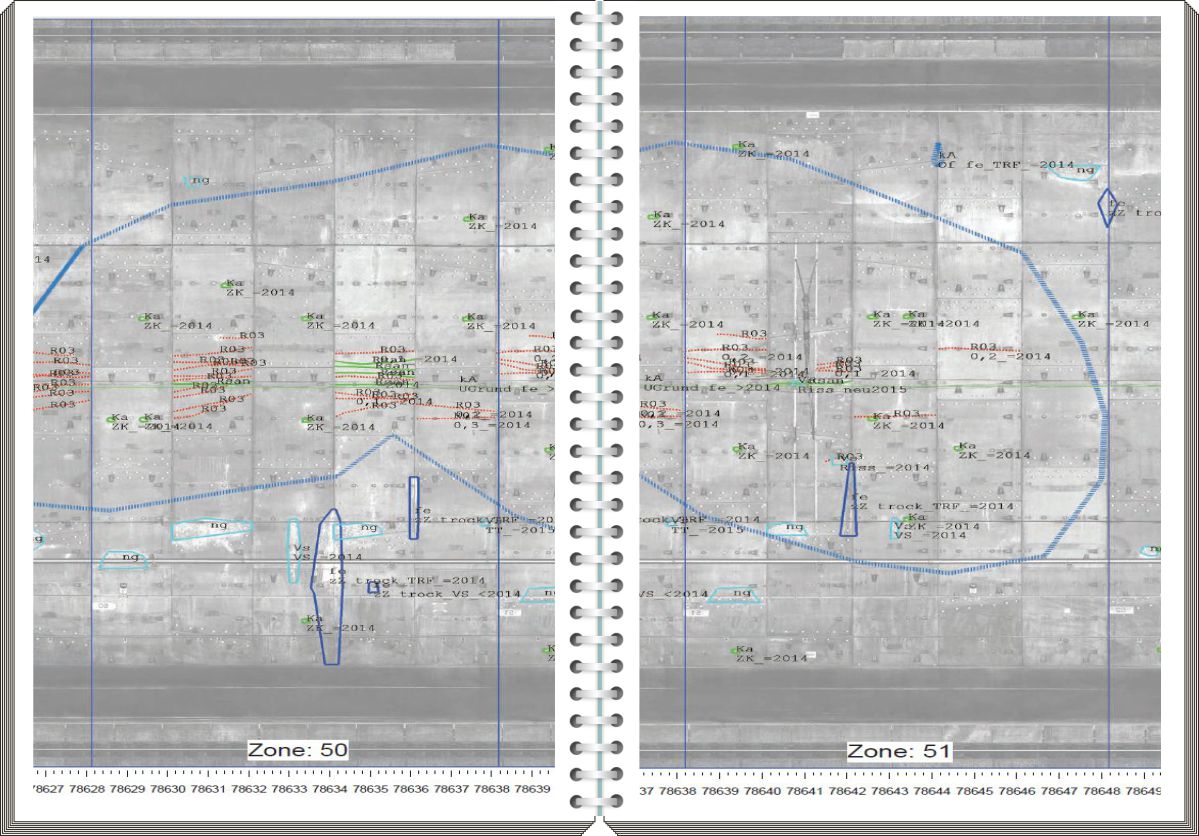

Scandaten und Schadenskartierung lassen sich zonenweise ausdrucken und können beispielsweise als Bildband mitgenommen werden, um Einträge von Hand hinzuzufügen.
Sämtliche Informationen sind auch vor Ort auf einem mobilen Computer verfügbar. Hierzu gehören sowohl die Daten früherer Bauwerksprüfungen als auch die Scanneraufnahmen. Einfache Werkzeuge gestatten die optimale Darstellung der Scanneraufnahme und die Navigation im Datensatz. Ein Befund wird auf einfache Weise durch Auswahl aus einem Menü und Einzeichnen über der Scanner-Bildaufnahme erfasst. Alle Funktionen wie Zoomen der Bildaufnahme, Bewegen im Datensatz und Einzeichnen von Befunden sind so gestaltet, dass sie auf mobilen Rechnern vor Ort leicht handhabbar sind.

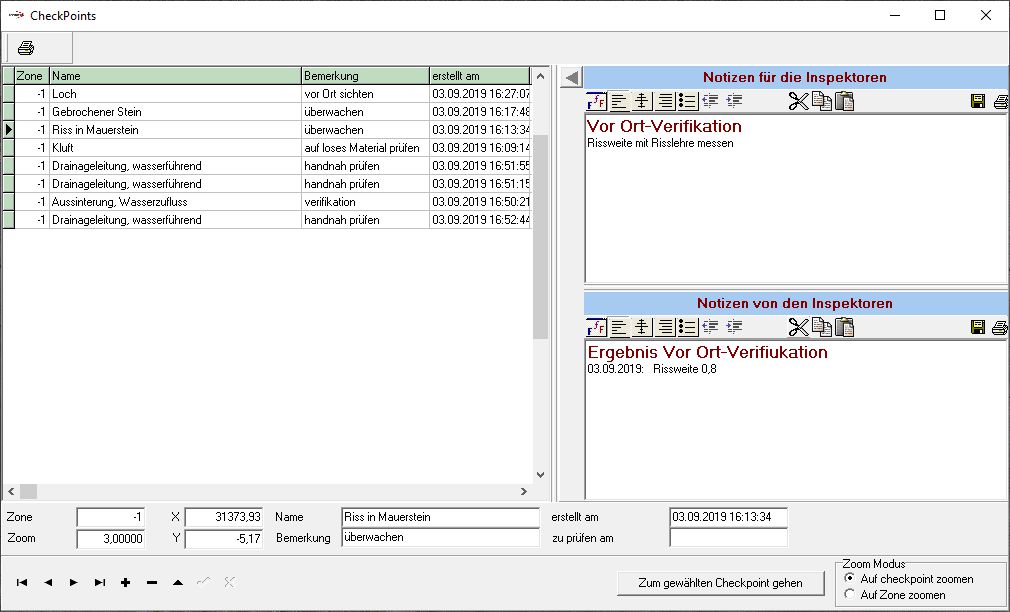

Eine Checkpoint-Liste erleichtert das Abarbeiten von Verifikationen vor Ort, die Erfassung der Ergebnisse und die Dokumentation.
Bei der Auswertung im Büro
Durch die im Hintergrund liegenden Scannerdaten wird die Arbeit mit den Prüfdaten wesentlich erleichtert. Kartierte Befunde sind auf dem Bildhintergrund wesentlich leichter zu bewerten als bei bloßem Vorliegen einer Zeichnung.
Tunnel-Inspector bietet Zugriff auf alle Aufnahmekanäle. Dabei bewahrt er den Zusammenhang der Kanäle zueinander und nutzt diesen für eine Vielfalt von Darstellungsoptionen.
Die gleichzeitige Erfassung von Art, Zahl und Größe der Befunde sowie die Vergabe von Zustandsnoten erlauben eine Auswertung, die objektive Aussagen über den Bauwerkszustand zulässt und eine Grundlage für die Planung der erforderlichen Maßnahmen liefert. Mit den integrierten Statistikwerkzeugen wird die erarbeitete Information in strukturierter Form quantifiziert und zusammengestellt.
Für die Ermittelung der Schadensentwicklung
Die Ermittelung des Bauwerkszustands mit Zustandsbenotung ist ein wichtiges Instrument für die Planung der erforderlichen Unterhaltungsmaßnahmen.
Von noch größerer Bedeutung als die Aufnahme und Beurteilung des momentanen Schadensbilds ist die Ermittlung des zeitlichen Verlaufs.
Beispielsweise ist bei Tunneln mit einer Innenschale aus Ortbeton eine gewisse Rissbildung normal. Meist bilden sich die Risse bald nach dem Einbau der Innenschale. Bleibt das Rissbild danach stabil, ist keine Beeinträchtigung der Bauwerksstabilität zu befürchten.
Wenn jedoch im Laufe der Zeit signifikante Änderungen des Schadensbilds auftreten, kann das ein Signal für ein schwerwiegendes Problem sein.
Ermittlung des Schadensverlaufs mit Tunnel-Inspector
Tunnel-Inspector bietet eine Reihe von Funktionen, die Aussagen über den Schadensverlauf liefern.
- Der Bildvergleich zeigt, wo Änderungen an der Oberfläche der Innenschale eingetreten sind.
- Der Profilvergleich zeigt, wo sich die Form der Tunneloberfläche verändert hat. So werden Abplatzungen und Deformationen leicht erkannt.
- Eine Vergleichsfunktion zeigt anschaulich die Unterschiede zwischen den Schadensbildern zweier Inspektionsjahrgänge auf.
- Statistische Vergleichsfunktionen liefern wertvolle Informationen über Ort und Größe von Unterschieden zweier Schadenskartierungen.
Bei der Erstellung von Berichten und Dokumentationen
Mit dem eingebauten Report-Tool können Sie ganz einfach Bildausschnitte und Schadenstabellen in ein Berichtsdokument übernehmen und abspeichern.

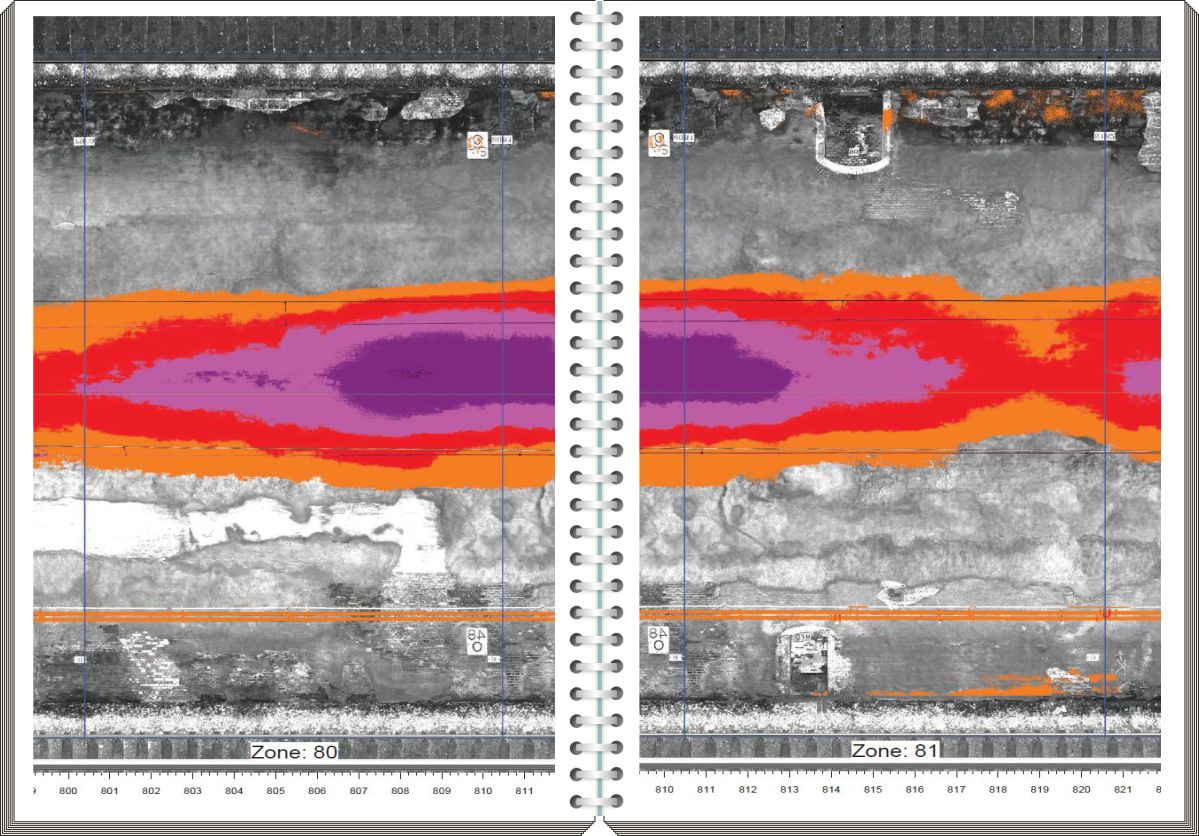

Umfangreiche Funktionalität zum Drucken hilft Ihnen, Dokumentationen zum Bauwerkszustand zu erstellen. Die Abbildung links zeigt ein Bildband mit einer Verformungsanalyse. Die Skalierung ist frei wählbar. In diesem Beispiel ist pro Seite eine Bauwerkszone dargestellt.
Der Ausdruck kann eine Reihe von Inhalten umfassen:
- Intensitätsbild des Laserscanners
- TS4 Farbbild
- Thermalbild
- Schadenskartierung
- Lichtraumanalyse
- Verformungsanalyse
- Soll/Ist-Profilanalyse
