R2 Ergonomisches System zur Vermessung gleisnaher Objekte

R2-1

Für den Bahnbetrieb ist eine komplexe und umfangreiche Infrastruktur erforderlich. Viele Bestandteile, wie Signale. Masten, Bahnsteigkanten und Dächer befinden sich im Fahrbahnbereich, unmittelbar neben dem von den Fahrzeugen beanspruchten Lichtraum. Im Rahmen von turnusmäßigen Begehungen werden alle gleisnahen Objekte kontrolliert. Die so gewonnenen Daten finden auch Verwendung bei der Planung lademaßüberschreitender Sendungen. Der SPACETEC R2 ist auf die speziellen Anforderungen dieser Messaufgabe hin entwickelt und optimiert.

IMG_4580

Einsatzbereich

Der SPACETEC R2 wurde für die Messung der Lage von Einzelpunkten zum Gleis entwickelt. Er wird auf das Gleis gesetzt und erlaubt das Einmessen von

  • gleisnahen Objekten
  • Fixpunkten
  • Fahrdrähten
  • Tunnelprofilen
  • Überhöhungen

Wichtigste Merkmale

  • Für die Lagemessung sind ein Laser-Distanzmesser und ein Neigungsmesser zuständig.
  • Die erfassten Meßwerte werden in einem internen Speicher abgelegt. Über Bluetooth kann der R2 von einem Laptop aus gesteuert werden.
  • Das Gerät kann für Normalspur und Meterspur eingesetzt werden.
  • Der R2 besitzt eine leichtgängige Rollenführung.
  • Das Gerät ist dafür ausgelegt, viele Stunden ununterbrochen zu messen. Es ist leicht zu bedienen und zu bewegen.

Verschiedene Eigenschaften des Gerätes und insbesondere die Auswertesoftware können an die Anforderungen des Kunden angepaßt werden.

R2
IMG_4565

Präzises Messen

Die verwendeten Komponenten und die ausgereifte Mechanik erlauben ein präzises Messen.

Ergonomisches Bedienen

Die Anordnung von Bedientasten und Display gestatten eine entspannte, aufrechte Körperhaltung beim Messvorgang. Das Display ist groß und gut ablesbar. Es kann mit einem Handgriff in die gewünschte Position gedreht werden.

Zur Auslösung der Messung kann, je nach Position des Messkopfs, zwischen drei Auslösetasten gewählt werden.

Leichtes Bewegen am Gleis

Der R2 läßt sich sehr leichtgängig auf dem Gleis verschieben. Durch das geringe Gewicht von nur 9 kg läßt er sich aber auch gut am Tragegriff oder auf den Schultern tragen, die Gewichtsverteilung ist entsprechend austariert.

IMG_4584

Ganztagsbetrieb

Der eingebaute Akku als auch der Meßwertspeicher erlauben einen Betrieb über 8h und viele tausend Messungen.

IMG_4590_cut
dummy

Eingebautes GPS

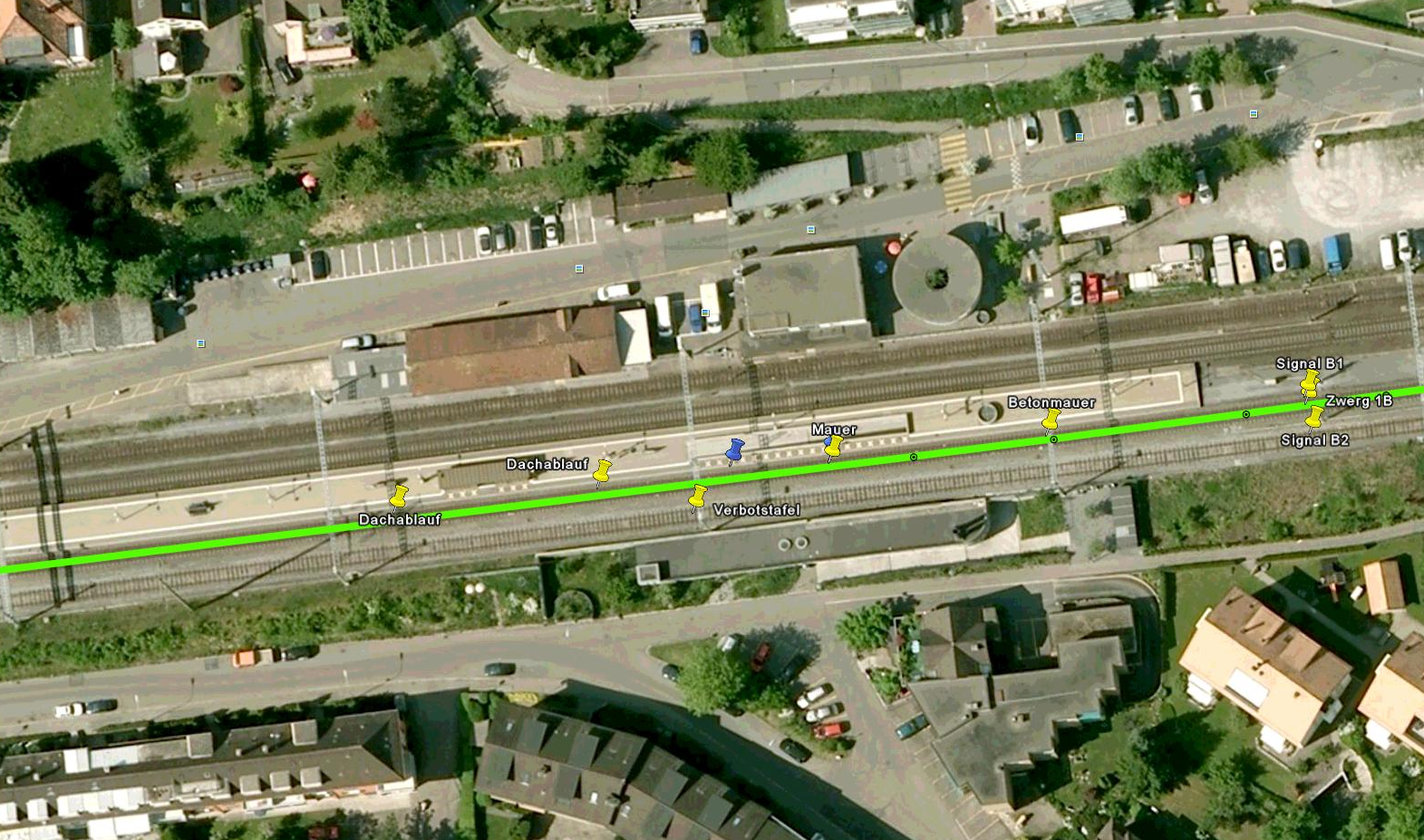

Die Position des Gerätes wird laufend erfaßt und für jede ausgelößte Messung mit im Speicher abgelegt.

Eingebautes Bluetooth zu externem Laptop

Der R2 enthält eine Bluetooth – Schnittstelle, mit der die Messergebnisse direkt an einen Laptop übertragen werden können. Das ist vor allem dann interessant, wenn schon vor Ort eine weiterführende Interpretation gemacht werden soll.

PC – Software

Es steht eine Software zur Verfügung, die speziell für das Arbeiten am Gleis entwickelt wurde.

Die Bedienfelder sind groß und farbig hinterlegt, so daß sie trotz Sonneneinstrahlung gut bedienbar und leicht ablesbar sind.

Die Messdaten werden über Bluetooth empfangen und können mit weiteren Informationen verknüpft werden. Verstöße gegen ein ausgewähltes Lichtraumprofil können sofort erkannt werden.

Zur Auswertung im Büro stehen verschiedene Funktionen zur Verfügung.

Die gemessenen Daten müssen meist in Datenbanken für die Streckenfreigabe eingepflegt werden. Die Auswertesoftware und die Exportmöglichkeiten können dafür an die Anforderungen der Kunden angepaßt werden.

R2_laptop
